Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A

Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A
Battery BMS Board 3S-20S Battery Pack BMS RS485 RS232 72V 20S BMS 200A
Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A

Büyük resim :  Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Passional
Model numarası: PLNCM-134880
Ödeme & teslimat koşulları:
Min sipariş miktarı: 2-99 Adet
Fiyat: negotiable

Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A

Açıklama
Temel malzeme: FR-4 Bakır kalınlığı: 1/2 OZ 1 OZ 2 OZ 3 OZ
Tahta kalınlığı: 2 mm Min. delik büyüklüğü: 0.1mm
Min. hat genişliği: 0,065 mm Min. satır aralığı: 0,065 mm
Yüzey bitirme: HASL Ürün adı: Akü Yönetim Sistemleri
Başvuru: Pil Paketleri kullanım: Lityum Pil Paketleri
Katman sayısı: 3 katman İletişim: NUMARA

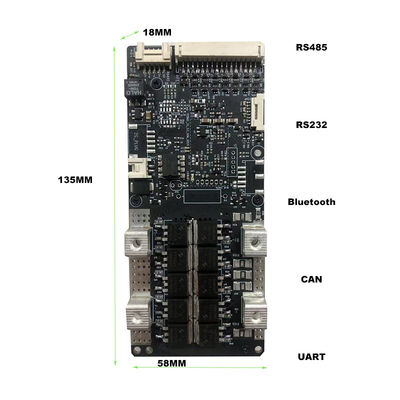

Boyut: 135MM*58MM*18MM Ağırlık: 0.185kg
İşlev: Denge Fonksiyonu renk: Gümüş
Malzeme: alüminyum Satış Birimleri: Tek öğe
Tek paket boyutu: 13X8X9 cm Tek brüt ağırlık: 0,300 kg
Paket Tipi: kabarcık paketi ve karton
Vurgulamak:

20S Pil Paketi BMS

,

3S Pil Paketi BMS RS485

,

72V 20S BMS 200A

Batarya BMS Kartı 3S-20S Batarya Paketi BMS RS485 RS232 72V 20S BMS 200A



Doğru BMS kartı nasıl seçilir?
1. Pil tipinizi (üçlü/NCM, lityum demir/LFP, lityum titanat/LTO) belirleyin ve
Pil takımının dizi ve paralel sayısı.Birleştirme sayısına göre seçin.
2. Pil takımının aynı portta mı yoksa farklı portlarda mı şarj ve deşarj olduğunu belirleyin.Aynı portun şarj ve deşarjı aynı hattadır ancak ayrı bir port bağımsız bir şarj ve deşarj hattıdır.
3. Koruma kartının ihtiyaç duyduğu akım değerini belirleyin: I=P/U.Yani akım = güç/gerilim..Bunun sadece teorik bir değer olduğunu unutmayın.Aslında.Bu teorik değeri referans olarak kullanıyoruz.Yük, yokuş yukarı ve yeni kalkış ortamı dikkate alındığında, genellikle iki tekerlekli elektrikli araçlar teorik değerin 2 katından fazlasını seçer.Üç tekerlekli elektrikli araçlar bu teorik değerin 3 katından fazlasını seçiyor.Dört tekerlekli düşük hızlı araçlar genellikle yaklaşık 3,5 kata sahiptir.Eviriciler ve enerji depolama ürünleri için 1,2 katı yeterlidir.Veya elektrikli araç kontrolörünün akım sınırına bakın.emin olmak.Koruma plakasının mevcut değeri, kontrol akımı sınır değerinden büyük olmalıdır.



Akıllı BMS Pil Parametresi:


İçerik
Şartname
Birim
Açıklama
Deşarj
Sürekli Deşarj Akımı
80
A

Artı Deşarj Akımı
240±20
A

Şarj

Şarj kesme gerilimi

54.6
V

Maksimum şarj akımı
30(MAKS)
A

Aşırı Şarj koruması
Aşırı şarj algılama voltajı
4,25±0,05
V

Aşırı şarj algılama gecikme süresi
600±300
HANIM

Aşırı şarj serbest bırakma voltajı
4,15±0,05
V

Denge Portu
Denge Algılama voltajı
4.18
V

Denge serbest bırakma algılama voltajı
4.18
V

Denge akımı
35±5
mA

Aşırı Deşarj Porteksiyon
Aşırı deşarj algılama voltajı
2,7±0,05
V

Aşırı deşarj algılama gecikme süresi
600±300
HANIM

Aşırı deşarj serbest bırakma voltajı
3,0±0,05
V

Aşırı Akım Bağlantısı
Aşırı akım algılama voltajı
100
mV

Aşırı akım koruma akımı
135±20
A

Aşırı akım algılama gecikme süresi
600±300
HANIM
isteğinize göre ayarlayabilirsiniz
Yayın koşulu
Kısa yükü kes


Kısa Koruma
Algılama koşulu
Yük kısa döngüleri


Algılama gecikme süresi
300±100
biz

Yayın koşulu
Yükü kes


Sıcaklıkkoruma
Aşırı Şarj koruma sıcaklığı.
-20~50
isteğinize göre ayarlayabilirsiniz
Aşırı Deşarj koruma sıcaklığı.
-20~70


İç direnç
Ana döngü elektrik direnci
≤10

Anlık tüketim
Normal çalışmada akım tüketimi
≤100
uA


Uyku akımı (aşırı deşarj)
≤20
uA

Çalışma Sıcaklığı
SıcaklıkAralık
-20/80

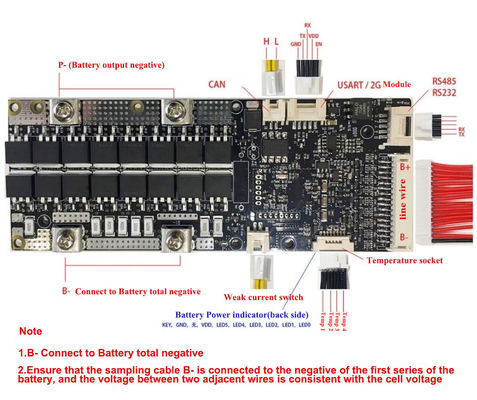

BMS pil takımına nasıl bağlanır?
1. B-telinden akünün negatifine doğru başlayın (B-telinin önce kısa bir tel ile lehimlenmesi gerekir), ardından düz kabloyu bağlayın (düz kabloyu bağlamadan önce düz kablonun karttan çıkarılması gerekir) ).
2. Kablolamayı B0'dan başlatın, B0'ı akünün toplam negatifine bağlayın (bu dizi 1 numara değildir), B0'ın yanındaki B1 kablosunu seri 1'in pozitifine bağlayın ve üçüncü B2 kablosunu seri 2'nin pozitifine bağlayın Dördüncü kablo B3, AA pilinin pozitif kutbuna ------ bağlanır ve bu şekilde devam eder.
3. Kabloları bağladıktan sonra, konektörden gelen her iki bitişik kablo arasındaki voltajı ölçün.Lityum iyon pilin voltajı 4,2V'den az olmalı ve lityum-demir fosfat pilin voltajı 3,5V'den az olmalıdır.
4. Şarj cihazının eksi kutbunu ve yükün eksi kutbunu C-'ye bağlayın.B negatif tel ve C negatif telin kalın tel ile kaynaklanması gerekir.Kablolama yönteminin renkle hiçbir ilgisi yoktur, sadece doğru sıra.
5. Ardından toplam akü voltajının koruma panosunun çıkış voltajına eşit olup olmadığını ölçün, eşitse, BMS'nin normal çalıştığı anlamına gelir.
